Перед покупкой сельскохозяйственного трактора стоит настроить его под свои нужды. Одним из наиболее важных элементов является гидравлическая система, обеспечивающая питание вспомогательных машин. Благодаря этому мы можем присоединить к нашему оборудованию приводы или гидравлические двигатели.

Правильная конфигурация гидравлической системы трактора повлияет на эффективную работу вспомогательных машин с новым трактором. Какие бывают типы этих чипов и на что обратить внимание?

Типы насосов в гидросистеме трактора

В современных тракторах есть две основные гидравлические системы: закрытая и открытая. Открытая система основана на шестеренчатом насосе с постоянным рабочим объемом, а закрытая система использует аксиально-поршневой насос с переменным рабочим объемом. Для простоты они называются OC (Open Center) и LS (Load Sensing).

Эксперты говорят, что распространенное мнение о том, что система LS быстрее, чем OC, является распространенным мифом. С одним и тем же оборудованием, прикрепленным к идентичному трактору, насосы будут иметь одинаковую производительность и рабочую скорость. И так во всех диапазонах скоростей.

насос LS или OC?

Открытая система с гидравлическим насосом постоянной производительности имеет определенную производительность при каждом обороте двигателя. Таким образом, чем выше обороты двигателя, тем больше рабочий диапазон насоса. Обычно самая высокая цена достигается при нормальных оборотах двигателя.

Насос LS будет работать аналогичным образом. Можно спросить о переменных затратах на этот тип механизма. Может показаться, что в данном случае есть регламент, способный значительно повысить эффективность работы. Это неправильно, потому что эти типы насосов регулируются только по расходу, что может привести к снижению расхода топлива, но не к повышению эффективности. Таким образом, аксиально-поршневые насосы не работают без необходимости.

Если расходы на насос превышают 110 л/мин. Обычно устанавливаются насосы LS. Кстати, правильно. на тракторах Клаас.

LS для Power Beyond

Система LS будет полезна для машин, которым требуется система Power Beyond. Разумеется, этот тип оборудования можно присоединить и к трактору с шестеренчатым насосом. Тогда будут использоваться два провода. Один будет подавать гидравлическое масло, а другой будет возвращать жидкость в резервуар.

Если у нас есть трактор, оснащенный насосом переменного объема, третий, так называемый контролирующий.
Тогда тракторист не включает постоянную подачу (как в случае с насосами OC), потому что машина, использующая систему Power Beyond (в случае тракторов Claas это будет, например, прицеп Cargos) будет посылать информацию (падение давления на линию управления) относительно открытия клапана. После этого трактор увеличит подачу насоса, чтобы подавать нужное количество масла.

После подъема клапана машина отправит информацию о снижении потребности в масле и перейдет в режим ожидания. Это снижает расход топлива, что имеет большое значение в наше время.

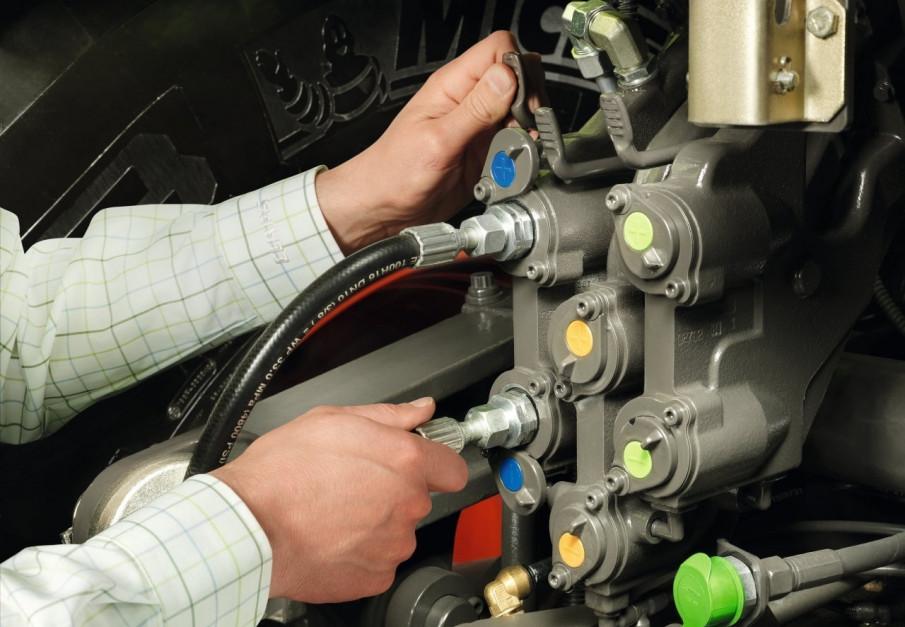

Гидравлические клапаны трактора – виды и их функции

В тракторах бывают клапаны с механическим и электрогидравлическим приводом. Первые снабжены рычагами для их управления, а электрогидравлические клапаны приводятся в действие переключателями или кнопками.

Как нетрудно догадаться, электрогидравлические клапаны более практичны и просты в использовании оператором. Во-первых, они позволяют управлять гидрораспределителем с кранца трактора, что особенно полезно, когда трактор оснащен верхним гидравлическим соединением.

Программирование клапана

Другая, пожалуй, более важная функция обсуждаемых клапанов – это возможность их программирования в систему управления инструментом, например, конечной зоны. В случае механических клапанов оператор в конце поля должен сменить рабочую передачу, поднять плуг, подняв трехточечную навеску, отключить блокировку дифференциала, изменить частоту вращения двигателя, повернуть плуг. После заполнения конца поля выполните следующие шаги. Конечно, в зависимости, например, от плуга и трактора, не все из них нужно выполнять или их может быть больше.

С электрогидравлической гидравликой мы можем запрограммировать этот вид работ под две кнопки, а трактор сделает их за нас, что конечно же положительно сказывается не только на комфорте работы, но и на ее времени. Более продвинутые функции, которые зависят от производителя, также могут принести пользу. В тракторах Claas мы можем найти их в оборудовании с монитором Cebis.

Клапаны одинарного или двойного действия

На прицепах с опцией опрокидывания, требующей подключения только одной гидравлической линии, иногда полезно заменить гидравлическую муфту двойного действия на одностороннюю. Это означает, что масло подается только из одного порта, и когда рычаг перемещается в другом направлении, возврат масла открывается без увеличения давления на другом гидравлическом канале.

Непрерывный поток

Как было сказано выше, в случае механических клапанов будет непрерывный поток масла - на тракторах Claas за счет блокировки рычага в положении подачи или за счет самовыпускной системы при достижении высокого давления (сброс). Если рычаг перемещается в положение потока, например, в конечную зону, необходимо сначала снять блокировку рычага, а затем переместить рычаг.

В зависимости от трактора может потребоваться использование двух рук, что, в свою очередь, означает необходимость остановки машины и, как следствие, снижение скорости работы. Поэтому гидравлические клапаны оснащены системой поддержания непрерывного потока до тех пор, пока не создастся высокое давление, также называемое «сбросом». Рычаг управления останется в положении подачи до тех пор, пока не будет завершена нужная операция (цилиндр не достигнет конечного положения) или пока оператор не переместит рычаг. На практике это означает, что для поворота плуга достаточно перевести рычаг в положение непрерывного потока, и после движения плуга рычаг автоматически вернется в исходное положение.

В случае клапанов с электронным управлением оператор не имеет механических блокировок в положении потока или функции сброса. Однако он определяет время потока после нажатия кнопки на данном клапане. Время работы может быть установлено от 1 до 60 секунд или для непрерывного потока.

Определение расхода гидрораспределителя

При работе с гидромотором может возникнуть необходимость определения его вращения. При работе сеялки, оснащенной вентилятором, приводимым в действие гидравлическим двигателем, управление потоком гидравлического масла с сиденья трактора регулирует скорость вращения вентилятора сеялки.

На тракторе Claas это делается с помощью регулировочной ручки, расположенной непосредственно на гидрораспределителе. В случае электрогидравлических клапанов на экране бортового компьютера.

Плавающее положение

Клапаны с механическим управлением могут иметь плавающее положение. Затем два разъема одного гидравлического контакта открываются и соединяются друг с другом. На практике привод движется свободно, и это иногда полезно в случае машин, которые следуют рельефу местности (например, газонокосилки).

Эта опция также полезна при подсоединении и отсоединении гидравлических шлангов, так как присоединение к плавающему положению вызывает падение давления. Если гидрораспределители не имеют плавающего положения, необходимо выключить трактор, а затем переместить рычаг, чтобы сбросить гидравлическое давление. В плавающем положении просто поверните рычаг.

Конечно, в разгар работы бывает, что забываешь переключиться в плавающее положение перед уходом. В этом случае очень полезным решением, доступным, например, в серии Claas Arion 500 и выше, является система сброса давления с использованием рычагов, расположенных непосредственно на гидромуфтах. Затем, независимо от состояния двигателя и положения гидрорычагов, можно сбросить давление в трубопроводе к маслобаку трактора.

Поддержание линейного давления

Конструкция гидрораспределителей, а точнее их ползунков, основана на отрицательном перекрытии (разнице между шириной золотника и гидроканала). В момент преодоления, т.е. при включении гидрораспределителя или изменении направления потока масла не возникает резкого скачка давления и гидроудара. Это решение защищает как насос, так и машину.

Однако у него есть один недостаток — незначительное падение гидравлического давления. Поэтому некоторые клапаны поставляются с нулевой утечкой для машин, требующих фиксированного положения, например опрыскивателя, высота штанги которого регулируется гидравлическим цилиндром.

Перед покупкой - проверьте

Представленные гидравлические системы и системы могут отличаться в зависимости от марки трактора. В этой статье мы представили их на примере техники Claas. У каждого производителя есть свои решения, отличающиеся в деталях. Иногда стоит проверить, нравится ли нам что-то в этих деталях. Вот почему стоит обратиться к консультанту по продажам гидравлических систем, чтобы он выбрал идеальное решение.
